Zenux 物联网平台

从前端数据采集到后端数据存储和展现的整体物联网架构;提供组态、调试、管理等完整工具集;支持各种终端;支持X86、ARM系列主机。
基本功能
现场设备的数据采集、分析、保存、告警、传输;按照设定策略进行自动控制;用户可通过各种用户终端查看、控制、管理;集成专业组态、调试工具;提供通用南向、北向数据接口。
模块化接口
物联网涉及的设备,从简单的传感器到综合的现场设备,其种类繁多,接口协议千变万化。为统一处理各类数据,系统为每种通讯协议或设备开发了单独的接口模块,实现插拔式的设备接入。
平台可伸缩
物联网是个地理位置分散的系统,局部区域仅有少量数据,但这些区域互联后,可形成巨型监控网络。因此,平台提供组态功能,可以安装在嵌入式设备上,管理少量测点,也可以安装在服务器上管理海量测点

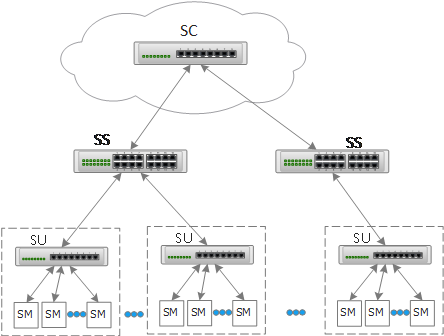

多层构架

如果把传感器或现场设备作为第一层,那么,一个监控系统至少为两层:现场设备+监控管理站。对于物联网来说至少是三层:现场设备+现场监控站+区域中心。现场监控站就近管理现场设备并接入无线网络;区域中心管理一系列现场监控站,区域中心可以进一步汇聚构成县、市、省、国家的监控网络。

平台内置上下层之间的自动的数据传输、数据补齐、配置同步等功能,同时每一层级的监控站均有完整的数据管理功能、组态配置功能、远程调试功能,为监控系统的组建、调整及运维带来极大便利。

多层级架构,为测点规模和组网方式带来极大的灵活性。

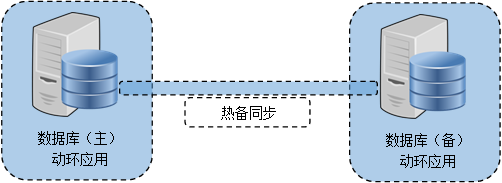

双机热备
双机热备是确保系统可靠运行的有效手段。可以将任何一个监控节点配置为双机热备。
动态网址
物联网的现场监控站采用无线入网,没有固定网址,甚至只有私有网址,平台支持这种网络结构,配置动态网址或私有网址的低层监控站可以与高层监控站进行数据传输、数据补齐、配置同步等。
Linux内核
物联网曝露于互联网,各种病毒、入侵蠢蠢欲动。为安全考虑,平台采用Linux内核,其安全性无容置疑。
基于HTML5
通过HTML5统一了桌面、平板、手机的用户界面,实现真正的移动化;另一方面,通过HTTPS方式访问,提高了系统的安全性;另外,使用者无须安装APP,保障了个人终端的安全。

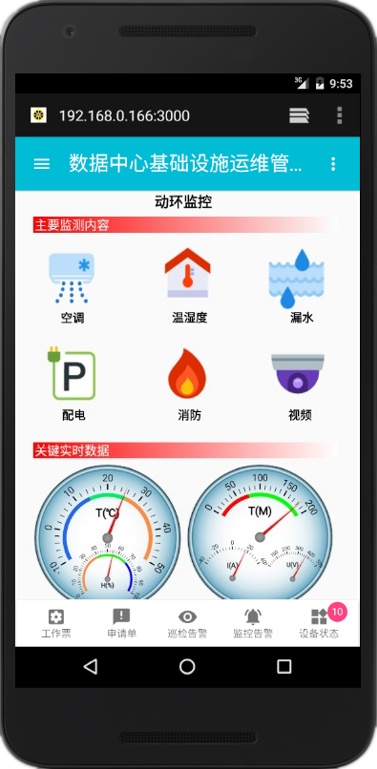

移动管理
传统的监控系统通过桌面终端进行监控管理,而物联网时代,人们迫切希望提高时效、实现移动办公,通过桌面、平板、手机等任意终端实施监控管理。平台采用HTML5,支持任意终端,实现移动管理。
云代理
现场监控站一般没有固定网址,甚至只有私有网址,从互联网上无法直接访问,通过配置“云代理”服务模块,用户可在互联网的任意位置,通过任意终端进行访问。
ARM嵌入式
物联网设备的工作环境比较恶劣,环境温度可能超过40℃,采用低功耗芯片构成的本征耐温系统,可靠性优于依赖风扇降温的系统。低功耗是ARM芯片的优良特点,平台运行于ARM嵌入式,可以具备更好的环境适应性。物联网设备的工作环境比较恶劣,环境温度可能超过40℃,采用低功耗芯片构成本征耐温系统,可靠性优于风扇降温的系统。低功耗是ARM芯片的优良特点,平台运行于ARM嵌入式,可以具备更好的环境适应性。
集成框架
系统提供完整的组态、调试、资源管理及项目管理Web界面,所有工作均在浏览器的图形界面下完成,工程师或用户无需任何后台操作。平台提供的组态调试界面,兼具灵活性和简洁性,无需多少专业技能即可熟练应用。在桌面、平板、手机上均可进行组态、调试工作。
分权分域
物联网的顶层系统管理的设备众多,如网络设备、应用系统、环境设备、配电设备、安防设备等。如果普通员工的操作权限不受限制,会引入系统风险。因此,这里根据不同角色,定义其对不同设备的读取、控制、配置、报警推送的责权;另外,根据其不同角色,定义其工作台,分配其任务推送。通过这种“分域”的办法,使每个人专注于分派的工作,提高工作效率。

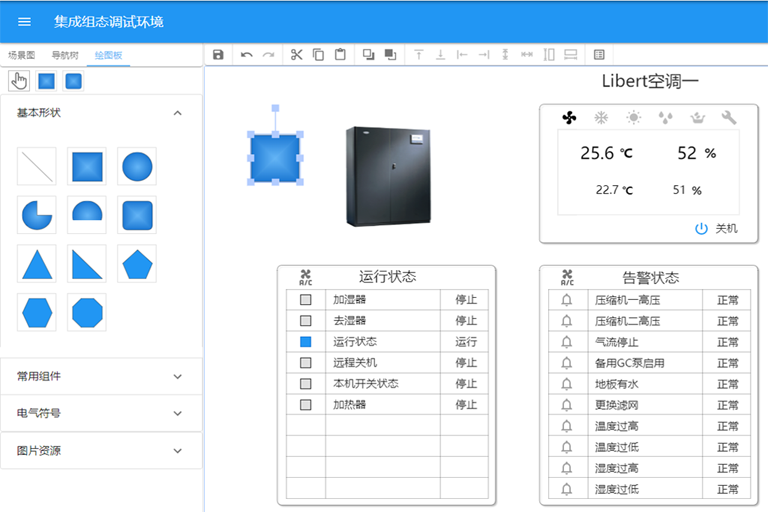

界面组态
分成两部分:1、监控界面组态,提供丰富的图元,组态仪表盘样式监控界面;2、编辑导航树,对监控界面进行组织。在运行环境下,管理人员通过导航树,打开监控界面。(当现场设备从云资源库选入系统时,其监控界面也自动添加,并挂接到导航树)。这些组态工作,可在各种用户终端进行。
监控组态
分成三部分:1、监控设备组态,包括从云资源库中搜索添加设备、删除设备、修改通讯链路、修改设备参数等,设备参数修改后,其相关监控界面自动同步更新;2、告警模块组态,平台提供多种告警模块如:短信、声光、邮件、微信、syslog等,这些模块可以根据实际需要组态到系统中;3、扩展服务组态,平台提供多种功能扩展模块如:系统快照、MODBUS服务、SNMP服务、Bacnet服务、104规约、电信C接口等,这些功能扩展模块可以根据实际需要组态到系统中。这些组态工作,可在各种用户终端进行。
投屏组态
由调试人员或最终用户组态综合性的展示界面,通常用于大屏展示,通过饼图、棒图、曲线图等表现形式,展现系统的工作状态及告警状态。
云化PLC
PLC用于集中环境的自动控制,SCADA长于网络通讯以及异种设备的接入,前者常常是后者的一个区域节点。由于SCADA缺乏PLC的工业控制专用语言,跨区域节点的自动控制难于实现。此平台在统一数据层之上建立虚拟PLC,称为云化PLC,可以无差别访问所属设备及测点,极大地提升了PLC管控范围,平台提供符合IEC61131国际标准的梯形图,用以组态控制逻辑。云化PLC的建立使SCADA的自控能力有了质的飞跃,此平台可能是唯一提供了IEC61131工业控制语言的SCADA平台。
系统调试
由调试人员打开模块(设备、告警等)的调试选项,使其内部工作细节(包括通讯帧、调试信息、错误信息等)实时输出到调试窗口,帮助调试人员做出准确判断。该模块支持远程协助,可邀请厂家技术人员远方支持。调试工作,可在各种用户终端进行。
通讯测试
内置串口通讯、网络通讯的测试工具,用于原位检验现场设备通讯协议,使通讯过程看得见、易操控,有效避免通讯协议错误以及理解错误。
网络设置
用于设置监控节点(嵌入式主机)的网络参数(网址、网关等),支持各种用户终端。
时钟设置
用于设置监控节点(嵌入式主机)的时钟,支持各种用户终端。
项目管理
用于备份、还原系统配置,支持各种用户终端。
自定义表格
实现Excel的基本功能,其使用方法、单元格命名、计算式、错误表达等与Excel兼容。其“样式”编辑包括“表格”(行数、列数)、“融合”、“拆分”、“增删”、“排列”、“边框”等;其单元格“内容”,包括数字、字符串、表达式、设备、模拟量、状态量等。可以灵活组建各种表格。表格可输出为Excel文件。
自定义色调
可以自由定义界面显示色调风格,平台预多种色调方案供选用,包括白昼模式、暗夜模式等。
告警定位
告警发生时,在导航树上直观显示发生告警的具体位置和告警对象,引导用户逐层展开,并最终进入监控画面。
资源查看
实时显示监控主机的CPU、内存占用,显示网络配置,显示串口配置,显示主进程CPU、内存占用,显示双机热备主备状态等。
门禁管理
提供网络化的门禁管理功能,支持多种品牌门禁的统一管理。
读头管理
提供指纹、人脸读头的生物信息统一管理,对不同厂家、不同型号的读头统一管理。
带外管理
提供服务器等IT设备监控管理功能,允许在设备停机状态下获取其部件状态,并可进行开机、关机等操作。

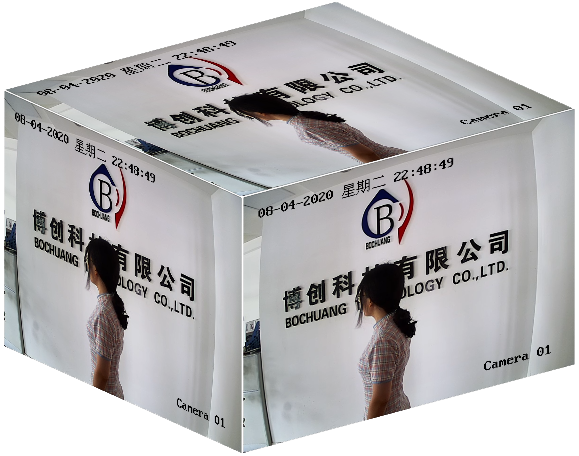

视频组件
通过ONVIF和RTSP协议连接IP摄像头或NVR,支持视频组态、视频弹窗、画面分割,支持多层结构(子站-中心站)的视频中继,支持各种终端浏览视频。
云资源

云资源提供三类资源:1、现场设备或传感器的模板(测点配置、监控画面);2、告警模块的模板;3、扩展服务的模板。

用户进行“监控组态”时,在搜索框输入设备厂家、型号、协议等关键词,平台自动从云资源中搜索,供用户选取。

用户如有新的设备,可提交给厂家,由厂家加入到云资源,也可将组态调试好的设备与通讯协议一起提交给厂家,由厂家审核后,加入到云资源。
